產品展示JTW-LCD-JF6229 纜式線型感溫火災探測器
發布時間：2022-05-31瀏覽次數：5219文章來源：君豐消防電子設備

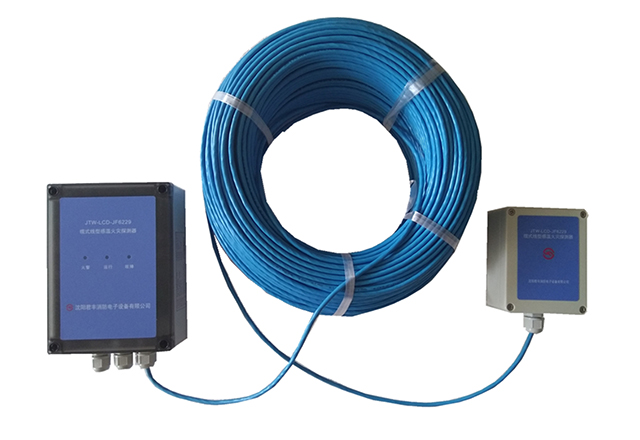

JTW-LCD-JF6229 纜式線型感溫火災探測器
產品介紹
JTW-LCD-JF6229纜式線型感溫火災探測器(以下簡稱探測器)，是一種新型的具有差溫和定溫復合報警功能、可重復使用的探測器，其主要性能指標達到發達國家同類產品先進技術水平，執行標準：GB16280-2014《線型感溫火災探測器》。
探測器由可恢復式差定溫感溫電纜、信號處理單元（接口模塊）和接續部件（終端模塊）三部分組成。探測器信號輸出采用繼電器無源觸點方式，可以和國內外任何種類的火災報警控制器連接，構成火災自動探測報警系統。
一．主要特點
二．技術參數
|
探測器類別 |
纜式、可恢復式、 差定溫、探測型 |
報警電流 |
≤25mA |
|
定溫報警溫度 |
85℃ |
過流保護動作電流 |
＞50 mA |
|
升溫速率 |
10℃/min、20℃/min、30℃/min |
報警復位 |
火警斷電復位、故障自動復位 |
|
最大使用長度 |
150m |
狀態指示 |
運行： 綠色指示燈閃亮 火警：紅色指示燈常亮 故障：黃色指示燈常亮 |
|
感溫線纜芯線絕緣電阻 |
≥10MΩ |
使用環境 |
適用濕度≤95%，不凝露 適用溫度：-10℃～+50℃ |
|
工作電壓/ 允許范圍 |
DC24V / DC20V～DC28V |
外殼防護等級 |
IP66 |
|
靜態電流 |
≤15mA |
執行標準 |
GB 16280-2014 |
三．結構及安裝尺寸

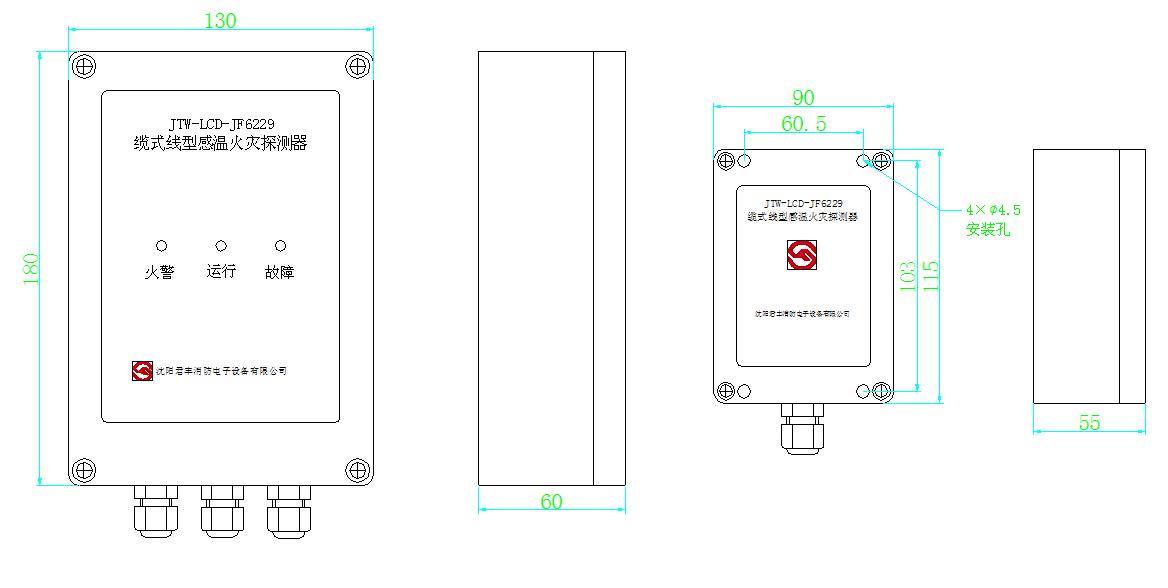

信號處理單元和接續部件外形示意圖如圖1所示。單位：mm
信號處理單元與接續部件結構安裝示意圖
四．接線與調試

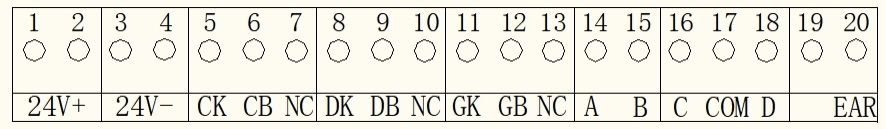

圖1.信號處理單元端子示意圖
信號處理單元端子釋義：
|
序號 |
端子代號 |
內容 |
|
1 |
24V+ |
DC24V電源輸入“+” |
|
2 |
24V+ |
DC24V電源輸入“+” |
|
3 |
24V- |
DC24V電源輸入“-” |
|
4 |
24V- |
DC24V電源輸入“-” |
|
5 |
CK |
差定溫火警常開 |
|
6 |
CB |
差定溫火警常閉 |
|
7 |
NC |
差定溫火警公共 |
|
8 |
DK |
定溫火警常開 |
|
9 |
DB |
定溫火警常閉 |
|
10 |
NC |
定溫火警公共 |
|
11 |
GK |
故障常開 |
|
12 |
GB |
故障常閉 |
|
13 |
NC |
故障公共 |
|
14 |
A |
感溫電纜白色線芯 |
|
15 |
B |
感溫電纜白色線芯 |
|
16 |
C |
感溫電纜白色線芯 |
|
17 |
COM |
感溫電纜多股金屬絲線芯 |
|
18 |
D |
感溫電纜紅色線芯 |
|
19 |
|
|
|
20 |
EAR |
接大地 |

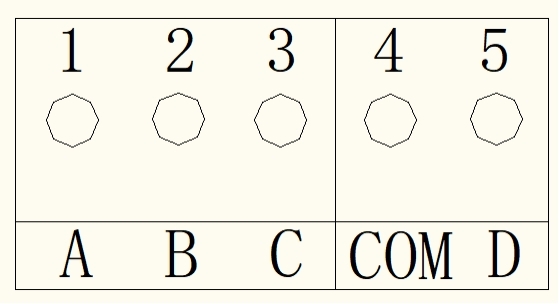

圖2.接續部件端子示意圖
接續部件端子釋義：
|
序號 |
接線端子 |
端子釋義 |
|
1 |
A |
感溫電纜白色線芯 |
|
2 |
B |
感溫電纜白色線芯 |
|
3 |
C |
感溫電纜白色線芯 |
|
4 |
COM |
感溫電纜多股金屬絲線芯 |
|
5 |
D |
感溫電纜紅色線芯 |
1. 按圖1和圖2要求，將24V電源線、信號線從防水接頭穿入盒體，接入相應的
接線端子，感溫線纜兩端穿入信號處理單元和接續部件上的防水接頭，擰緊防水接頭。感溫電纜白色線芯分別接A、B、C端子，紅色線芯接D，多股絲線芯接COM。
2. 通電后，系統自檢20—30秒后，綠燈閃亮。（頻率約1HZ）
3. 手動測試模擬故障：斷開感溫電纜任意一根，斷開數秒后黃燈常亮，故障繼電
器動作，用萬用表測量故障端子NC、GK端子斷開，GB、NC端子導通，重新連接電纜數秒故障恢復。
4. 手動測試模擬火警：按下接續部件電路板上的模擬火警按鈕或把信號處理單元
線路板上的雙排插針S3（電路板中部，）上的短路環拔下插在S3第2組插針上，短接后紅燈常亮，火警繼電器動作，用萬用表測量定溫火警端子NC和DK端子或是差溫火警端子NC和CK導通測試后拔下短路環火警恢復。
5. 如果要加溫測試，可以將感溫線纜距離末端300mm的1m加熱，或者在感溫線
纜上纏繞紙張，同時點燃紙張，當溫度達到動作閾值，即可產生火災報警。測試后的感溫線纜剪除后重新與接續部件連接牢固，系統復位（短接一下S1,或重新上電）。
6. 調試完畢，蓋好上部盒蓋，通電運行。

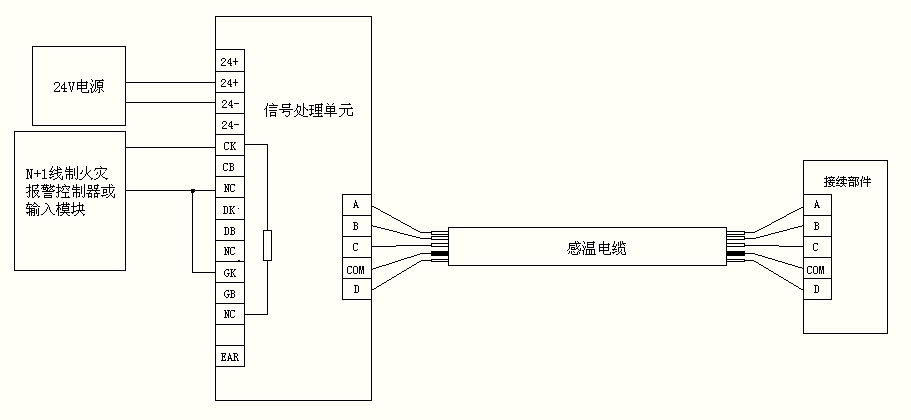

五．接線方法
