JTW-LD-JF6226纜式線型感溫火災探測器

產品介紹

一．主要特點

JTW-LD-JF6226纜式線型感溫火災探測器(以下簡稱探測器)，是一種新型的具有定溫報警功能、可重復使用的探測器，其主要性能指標達到發達國家同類產品先進技術水平，執行標準：GB16280-2014《線型感溫火災探測器》。

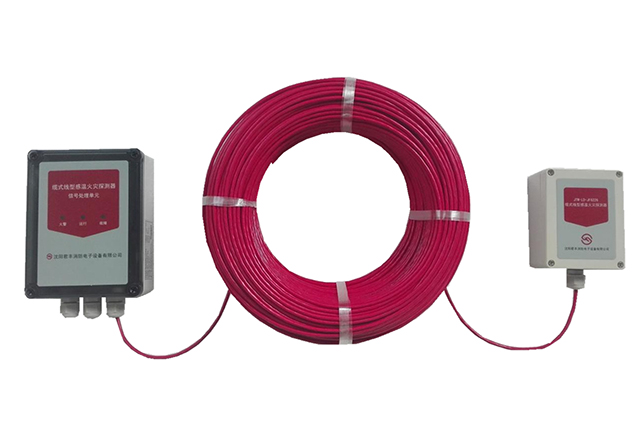

探測器由可恢復式定溫感溫線纜、信號處理單元和接續部件三部分組成。探測器信號輸出采用繼電器無源觸點方式，可以和國內外任何種類的火災報警控制器連接，構成火災自動探測報警系統。

二．技術參數



三．結構及安裝尺寸

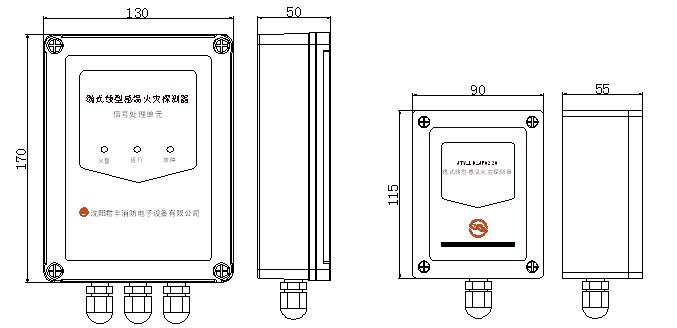

信號處理單元和接續部件外形示意圖如圖1所示。單位：mm



                 信號處理單元與接續部件結構安裝示意圖

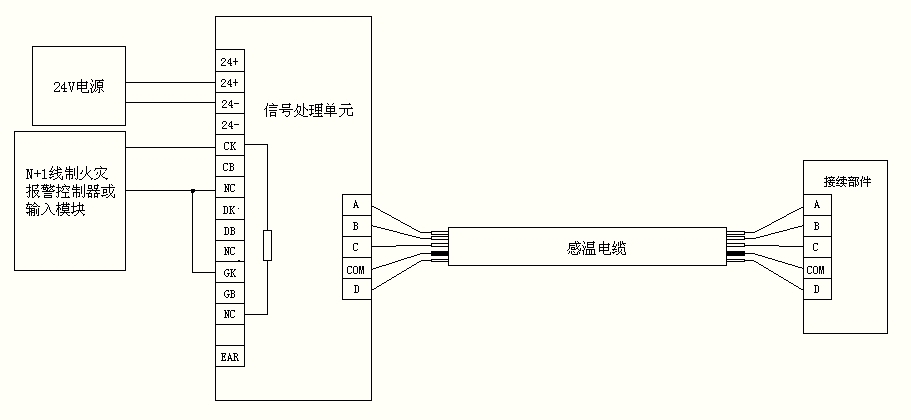

四．接線與調試

 圖1.信號處理單元端子示意圖

信號處理單元端子釋義：

序號	接線端子	端子釋義
1	24V+	DC24V電源輸入“+”
2	24V+	DC24V電源輸入“+”
3	24V-	DC24V電源輸入“-”
4	24V-	DC24V電源輸入“-”
5	DK	定溫火警常開
6	DB	定溫火警常閉
7	NC	定溫火警公共
8	GK	故障常開
9	GB	故障常閉
10	NC	故障公共
11	A	感溫電纜白色線芯
12
13	B	感溫電纜藍色線芯
14
15	EAR	接大地



圖2.接續部件端子示意圖

接續部件端子釋義：

序號	接線端子	端子釋義
1	A	感溫電纜白色線芯
2
3	B	感溫電纜藍色線芯

1.按照圖1與圖2的要求，將24V電源線、信號線從防水接頭穿入盒體，接入相應的接線端子，感溫電纜兩端穿入信號處理單元和接續部件上的防水接頭，擰緊防水接頭。感溫電纜白色線芯接A端子、藍色線芯接B端子，紅色線芯剪掉不接。

2.通電后，系統自檢20-30秒后，綠燈閃亮。（頻率約1HZ)。

3.手動測試模擬故障：斷開感溫電纜任意一根（或持續短接S6插針），斷開數秒后黃燈常燈，故障繼電器動作，用萬用表測量故障端子NC、CK端子斷開，GB、NC端子導通，重新連接電纜數秒故障恢復。

4.手動測試模擬火警：持續短接插針S4（電路板右下部）短接后紅燈常亮，火警繼電器動作，用萬用表測量火警端子NC和DK端子導通，測試后去除短接S4火警恢復。

5.如果要加溫測試，可以將感溫線纜距離末端300mm的1m加熱，或者在感溫線纜上纏繞紙張，同時點燃紙張，當溫度達到動作閾值，即可產生火災報警。測試后的感溫線纜剪除后重新與接續部件連接牢固，系統復位（短接一下S1，或重新上電）。

6.調試完畢，蓋好上部盒蓋，通電運行。

五．應用方法
