產品展示FC18型火災報警控制器（聯動型）
發布時間：2019-12-17瀏覽次數：11252文章來源：君豐消防電子設備
FC18型火災報警控制器（聯動型）
使用說明書
特點
· 符合國家標準 GB4717-2005《火災報警控制器》和 GB16806-2006《消防聯動控制系 統》。
· 全中文 Windows 風格菜單操作，清晰直觀。
· 右鍵彈出菜單列出當前設備/事件可選操作項，操作更加方便快捷。
· 超大存儲空間，最多可記錄 10000 條歷史記錄，運行中發生的各類事件可全部記入歷 史檔案中。
· 控制器在設定時間內無任何操作發生，同時無任何報警、聯動、故障信息時，控制器 自動轉為屏幕保護狀態，延長液晶屏的使用壽命：當有事件/操作發生時，液晶屏自動 點亮，控制器自動顯示所發生的事件，按照邏輯關系聯動相應設備。
· 控制器帶有2路可編程輸入/輸出（輸出：40mA@24VDC，可通過編程設置為總報警和總故障輸出：輸入：干接點）。
· 控制器帶有1路聲光控制電路(0.5A @24VDC)。
· 控制器自帶8路聯動盤（輸出：40mA@24VDC），用于重要設備的自動控制或于動 操作。
· 采用“組”編程方式， 同用途的設備可分配到同一個“組”中進行編程，簡化邏輯關系，節省編程時間。
· 單臺控制器最大容量504點，可實現32臺控制器組成網絡。
· 網絡總線（FCnet），最遠距離1000米。
· 回路總線（FD18-Bus）為兩總線無極性，建議使用φ≥1.0 mm2 的阻燃雙絞線，傳輸 距離環路可達 4000 米，支路可達 5000 米。
· 控制器有三種用戶級別，分別為：1 級用戶、2 級用戶、3 級用戶：在不同的用戶級別 下可進行不同的操作，用戶級別由密碼保護。
· 接線端子均采用可插拔方式，每位端子上均有清晰標識，安裝、調試、維修方便，快 捷。
· 自動映射設備。
· 可由控制器調整探測靈敏度，自動適應環境變化，使火災報警可靠性大大提高。
· 既可以在控制器上現場直接編程，也可通過計算機快速編程。
· 現場部件標簽上自帶可撕式編碼貼，方便工程調試。

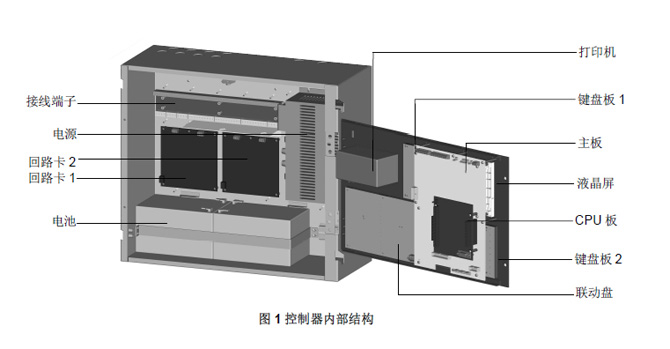

結構

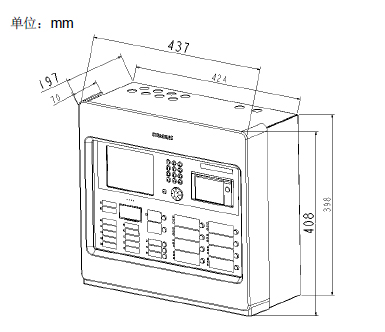

外形尺寸
使用說明書
特點
· 符合國家標準 GB4717-2005《火災報警控制器》和 GB16806-2006《消防聯動控制系 統》。
· 全中文 Windows 風格菜單操作，清晰直觀。
· 右鍵彈出菜單列出當前設備/事件可選操作項，操作更加方便快捷。
· 超大存儲空間，最多可記錄 10000 條歷史記錄，運行中發生的各類事件可全部記入歷 史檔案中。
· 控制器在設定時間內無任何操作發生，同時無任何報警、聯動、故障信息時，控制器 自動轉為屏幕保護狀態，延長液晶屏的使用壽命：當有事件/操作發生時，液晶屏自動 點亮，控制器自動顯示所發生的事件，按照邏輯關系聯動相應設備。
· 控制器帶有2路可編程輸入/輸出（輸出：40mA@24VDC，可通過編程設置為總報警和總故障輸出：輸入：干接點）。
· 控制器帶有1路聲光控制電路(0.5A @24VDC)。
· 控制器自帶8路聯動盤（輸出：40mA@24VDC），用于重要設備的自動控制或于動 操作。
· 采用“組”編程方式， 同用途的設備可分配到同一個“組”中進行編程，簡化邏輯關系，節省編程時間。
· 單臺控制器最大容量504點，可實現32臺控制器組成網絡。
· 網絡總線（FCnet），最遠距離1000米。
· 回路總線（FD18-Bus）為兩總線無極性，建議使用φ≥1.0 mm2 的阻燃雙絞線，傳輸 距離環路可達 4000 米，支路可達 5000 米。
· 控制器有三種用戶級別，分別為：1 級用戶、2 級用戶、3 級用戶：在不同的用戶級別 下可進行不同的操作，用戶級別由密碼保護。
· 接線端子均采用可插拔方式，每位端子上均有清晰標識，安裝、調試、維修方便，快 捷。
· 自動映射設備。
· 可由控制器調整探測靈敏度，自動適應環境變化，使火災報警可靠性大大提高。
· 既可以在控制器上現場直接編程，也可通過計算機快速編程。
· 現場部件標簽上自帶可撕式編碼貼，方便工程調試。
結構

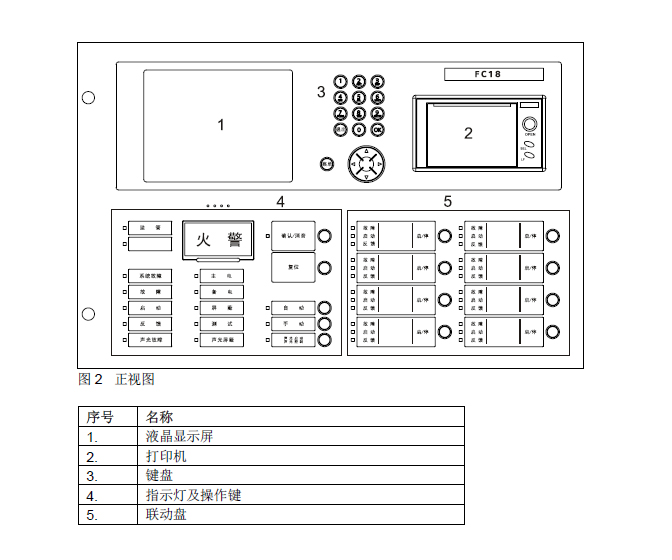

操作面板
安裝
安裝過程：
安裝要符合當?shù)叵嚓P(guān)標準或規范。
1. 選擇一個潔凈干燥的、表面平整、牢固的墻壁。
2. 確定安裝位置，要使得控制器的前門能自由地打開。

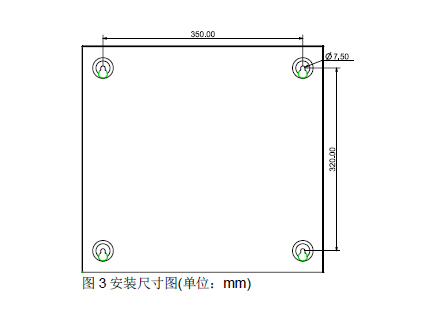

3. 在墻上標出 4 個安裝孔的位置。 (見圖 3)
4. 在安裝孔的位置鉆 4 個孔，并裝上膨脹螺栓及螺釘CM6）。（記得在螺釘和墻壁之間留出一定的空隙。）
5. 確定并打通控制器的進線孔。
6. 將控制器懸掛在螺釘上。
7. 將線穿進控制器。
8. 打開前面板，擰緊螺釘，使控制器牢固的固定在墻上。
9. 參考圖 2-2、2-3、2-4、2-5、2-6、2-7、2-8 將電纜接到端子上。
10. 將電池安裝到正確的位置。
11. 關上前面板，用專用工具鎖好。將專用工具放在安全的地方。

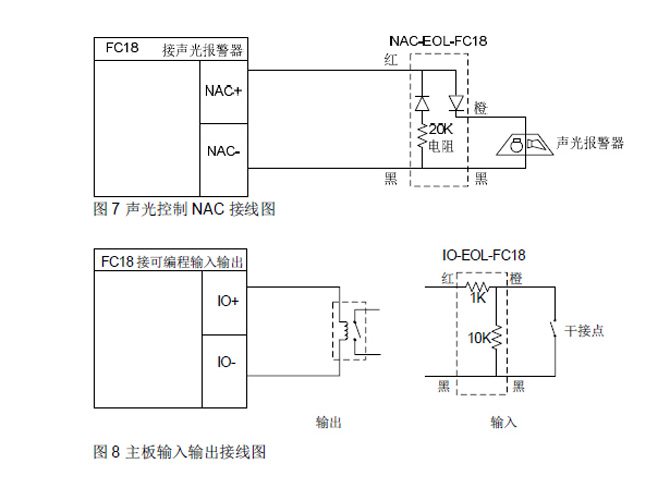

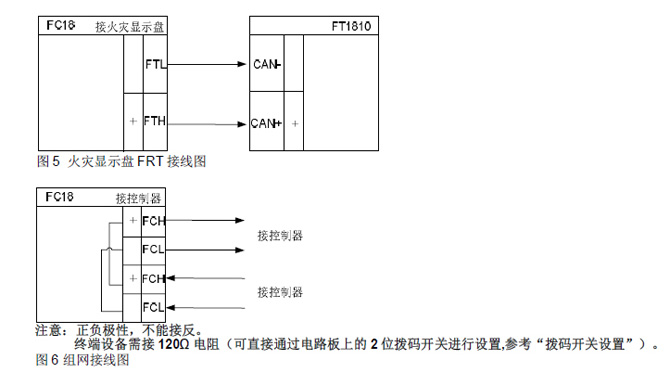

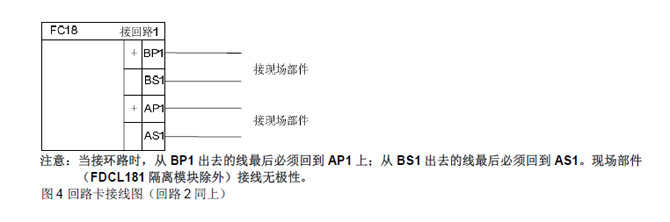

接線圖
安裝過程：
安裝要符合當?shù)叵嚓P(guān)標準或規范。
1. 選擇一個潔凈干燥的、表面平整、牢固的墻壁。
2. 確定安裝位置，要使得控制器的前門能自由地打開。
3. 在墻上標出 4 個安裝孔的位置。 (見圖 3)
4. 在安裝孔的位置鉆 4 個孔，并裝上膨脹螺栓及螺釘CM6）。（記得在螺釘和墻壁之間留出一定的空隙。）
5. 確定并打通控制器的進線孔。
6. 將控制器懸掛在螺釘上。
7. 將線穿進控制器。
8. 打開前面板，擰緊螺釘，使控制器牢固的固定在墻上。
9. 參考圖 2-2、2-3、2-4、2-5、2-6、2-7、2-8 將電纜接到端子上。
10. 將電池安裝到正確的位置。
11. 關上前面板，用專用工具鎖好。將專用工具放在安全的地方。

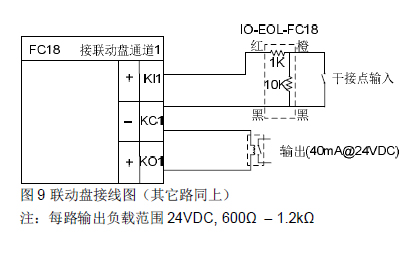

接線圖

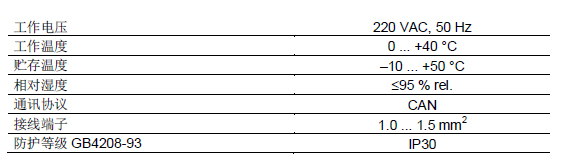

性能參數

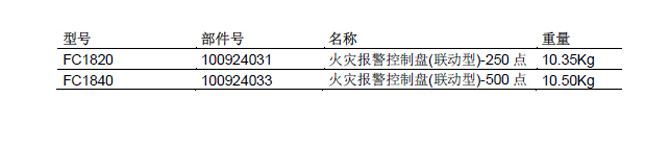

訂貨信息
