產品展示BCB8002/FP7203-B1電源產品
發布時間：2019-12-16瀏覽次數：2682文章來源：君豐消防電子設備
BCB8002/FP7203-B1電源產品說明書
應用
1．?dāng)?shù)字信號輸出端：DB9， 插頭
MW - 主電工作 （引腳1）：工作(燈亮)“1”，不工作“0”（指AC220V）
ML - 主電欠壓 （引腳2）：欠壓(黃燈亮) “1”，不欠壓“0”； 交流電小于AC187V時，報欠壓
BW - 備電工作 （引腳3）：工作(燈亮) “1”，不工作“0”；
BL - 備電欠壓 （引腳4）：欠壓(黃燈亮) “1”，不欠壓“0”； 備電小于DC20V時，報欠壓
BF - 備電故障 （引腳5）：故障(黃燈亮) “1”，無故障“0”； 備電與電源主機連線斷路或短路，報故障 CH - 充電狀態 （引腳6）：充電“0”，不充電(黃燈亮) “1”； 充電器（道）工作不正常，報故障 信號公共地 （引腳8，9）：狀態，1=OC門開路（高電平）， 0=OC門閉路（低電平）
2．模擬信號輸出端：BQ-JM-3
MI - 交流輸入電壓的1/10模擬直流電壓近似值
CHA - 充電道的好壞，正常時19V~28V，不正常時0~1V BT - 電池電壓的模擬近似值
前面板指示燈
運行指示 - 指示燈亮：表示正在工作的輸入電壓(交流1或交流2或電池) 三個指示燈只能亮其中之一, 優先順序?yàn)? 交流1、交流2、電池
電源指示 - 指示燈亮：表示存在的輸入電壓
(如果三路輸入電壓都存在, 則三個指示燈都亮) 28V - 指示燈亮：表示輸出正常
故障指示 - 指示燈亮：表示出現故障
消音 - 指示燈不亮：表示正常（無故障） 指示燈閃亮：表示有新故障，蜂鳴器發聲（按消音鍵之前）
指示燈常亮：表示有故障，蜂鳴器不發聲（按消音鍵之后）
安全
絕緣電阻：交流輸入端與機箱≥50M?；電池及輸出端與機箱≥20M?
耐壓：交流輸入端與機箱1500VAC (60s); 電池及輸出端與機箱500VAC (60s)
隨機附件
1. 信號端插座 DB9（孔狀）（一只）
2. 說明書 1 份
3. 保險: 20A 一只 （或 30A 一只）

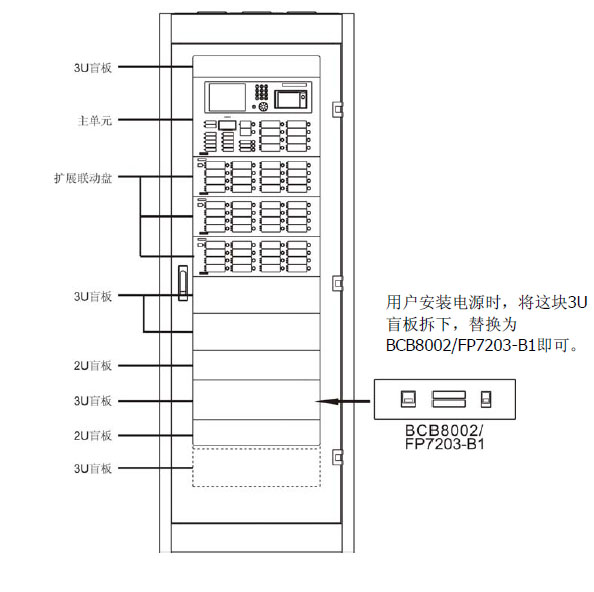

安裝
應用
1．?dāng)?shù)字信號輸出端：DB9， 插頭
MW - 主電工作 （引腳1）：工作(燈亮)“1”，不工作“0”（指AC220V）
ML - 主電欠壓 （引腳2）：欠壓(黃燈亮) “1”，不欠壓“0”； 交流電小于AC187V時，報欠壓
BW - 備電工作 （引腳3）：工作(燈亮) “1”，不工作“0”；
BL - 備電欠壓 （引腳4）：欠壓(黃燈亮) “1”，不欠壓“0”； 備電小于DC20V時，報欠壓
BF - 備電故障 （引腳5）：故障(黃燈亮) “1”，無故障“0”； 備電與電源主機連線斷路或短路，報故障 CH - 充電狀態 （引腳6）：充電“0”，不充電(黃燈亮) “1”； 充電器（道）工作不正常，報故障 信號公共地 （引腳8，9）：狀態，1=OC門開路（高電平）， 0=OC門閉路（低電平）
2．模擬信號輸出端：BQ-JM-3
MI - 交流輸入電壓的1/10模擬直流電壓近似值
CHA - 充電道的好壞，正常時19V~28V，不正常時0~1V BT - 電池電壓的模擬近似值
前面板指示燈
運行指示 - 指示燈亮：表示正在工作的輸入電壓(交流1或交流2或電池) 三個指示燈只能亮其中之一, 優先順序?yàn)? 交流1、交流2、電池
電源指示 - 指示燈亮：表示存在的輸入電壓
(如果三路輸入電壓都存在, 則三個指示燈都亮) 28V - 指示燈亮：表示輸出正常
故障指示 - 指示燈亮：表示出現故障
消音 - 指示燈不亮：表示正常（無故障） 指示燈閃亮：表示有新故障，蜂鳴器發聲（按消音鍵之前）
指示燈常亮：表示有故障，蜂鳴器不發聲（按消音鍵之后）
安全
絕緣電阻：交流輸入端與機箱≥50M?；電池及輸出端與機箱≥20M?
耐壓：交流輸入端與機箱1500VAC (60s); 電池及輸出端與機箱500VAC (60s)
隨機附件
1. 信號端插座 DB9（孔狀）（一只）
2. 說明書 1 份
3. 保險: 20A 一只 （或 30A 一只）
安裝
