產品展示FDCI223-CN中繼模塊
發布時間：2019-12-16瀏覽次數：2546文章來源：君豐消防電子設備
FDCI223-CN中繼模塊
產品說明書
特點
· 滿足國家標準GB16806-2006 “消防聯動控制系統”；
· 1路輸入，用于連接非編址探測器；
· LED指示燈顯示火警及故障；
· 外部供電24VDC@0.15A；
· 信號分析采用微處理器控制；
· 對地故障監視；
· 通過防爆隔離柵，可連接本質安全型探測器；
· 可直接安裝在干燥環境，如安裝在保護盒內，可用于潮濕、骯臟環境。
應用
我們從功能角度把模塊分成初級側和次級側。初級側是指到探測回路C-NET的連接。次級側是指非編址探測回路的連接。
可兼容的探測器類型 （次級側）
C-NET (初級側)
通訊：模塊通過C-NET回路與控制器通訊，可在控制器上或配置工具上進行配置。
線路隔離器：在模塊中集成了線路隔離器，當發生短路時，它隔離掉C-NET回路上的故障端，這樣可保證未發生故障的線路部分仍可與控制器通訊。
電源
初級側電源是通過C-NET回路提供的。次級側電源則必須通過外部24V直流電源提供。初級側和次級側采用電 氣隔離。
工作模式
模塊有以下兩種工作模式：
· 正常運行；
· 定位。
正常運行
模塊工作于預期的狀態，可對輸入通道進行故障（開路，短路）監控與火警判斷。
定位
從控制器上可設置模塊為定位模式，用以確定模塊的位置。在定位模式時由LED指示
對地故障監視
是否啟用對地故障監視功能可通過跳線開關設置。當啟用對地故障監視功能時，應將對地接線端子與大地進行 連接。當與本質安全型探測器連接時，對地故障監視開關應設置為“關”。
結構
產品說明書
特點
· 滿足國家標準GB16806-2006 “消防聯動控制系統”；
· 1路輸入，用于連接非編址探測器；
· LED指示燈顯示火警及故障；
· 外部供電24VDC@0.15A；
· 信號分析采用微處理器控制；
· 對地故障監視；
· 通過防爆隔離柵，可連接本質安全型探測器；
· 可直接安裝在干燥環境，如安裝在保護盒內，可用于潮濕、骯臟環境。
應用
我們從功能角度把模塊分成初級側和次級側。初級側是指到探測回路C-NET的連接。次級側是指非編址探測回路的連接。
可兼容的探測器類型 （次級側）
| 型號 | 每條回路最多可接探測器 |
| HI520/OP520 | 32 |
| DO1101A-EX/DT1101A-EX | 25 |
| DF1101-EX | 5 |
| FDL241-9-CN/DF1191/DF1192 | 1 |
| FDO181C/FDT181C | 32 |
C-NET (初級側)
通訊：模塊通過C-NET回路與控制器通訊，可在控制器上或配置工具上進行配置。
線路隔離器：在模塊中集成了線路隔離器，當發生短路時，它隔離掉C-NET回路上的故障端，這樣可保證未發生故障的線路部分仍可與控制器通訊。
電源
初級側電源是通過C-NET回路提供的。次級側電源則必須通過外部24V直流電源提供。初級側和次級側采用電 氣隔離。
工作模式
模塊有以下兩種工作模式：
· 正常運行；
· 定位。
正常運行
模塊工作于預期的狀態，可對輸入通道進行故障（開路，短路）監控與火警判斷。
定位
從控制器上可設置模塊為定位模式，用以確定模塊的位置。在定位模式時由LED指示
對地故障監視
是否啟用對地故障監視功能可通過跳線開關設置。當啟用對地故障監視功能時，應將對地接線端子與大地進行 連接。當與本質安全型探測器連接時，對地故障監視開關應設置為“關”。

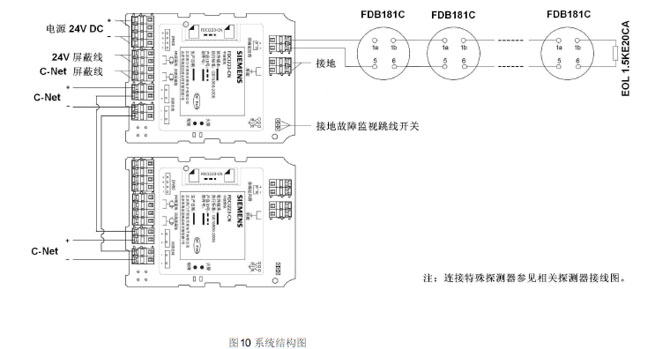

結構

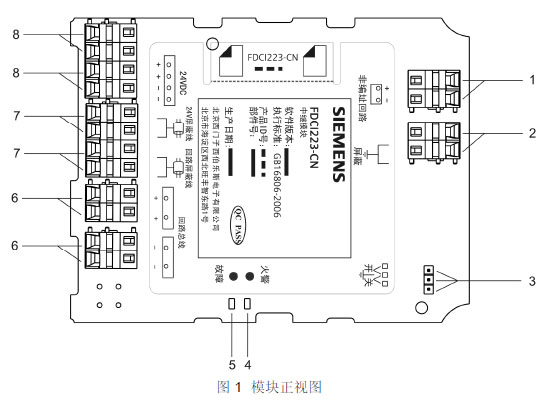

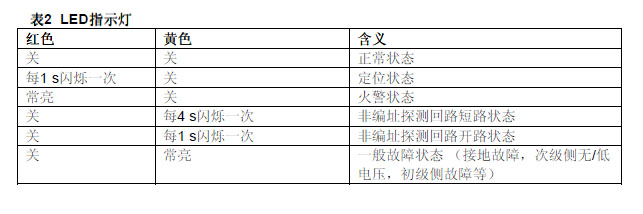

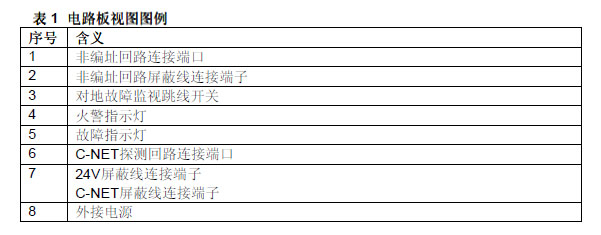

指示燈

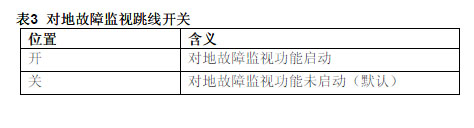

跳線開關

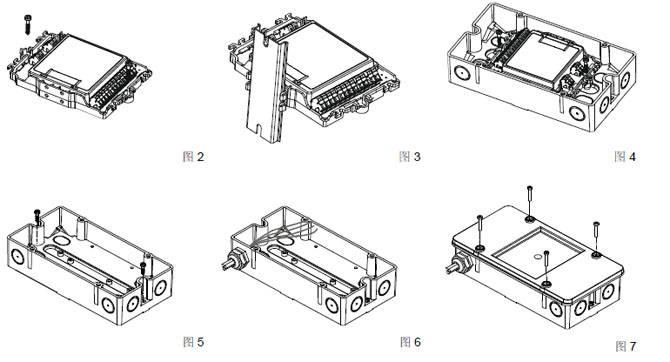

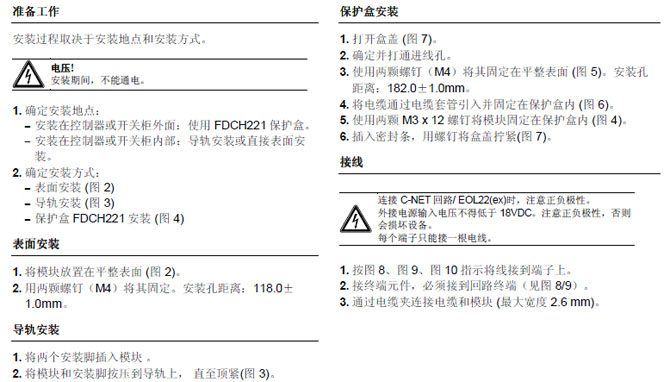

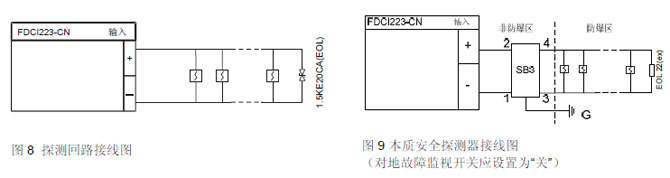

安裝

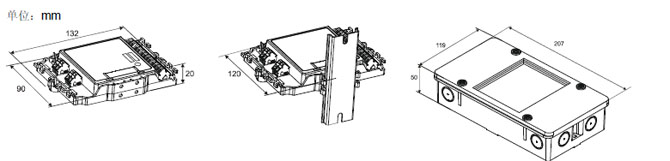

外形尺寸

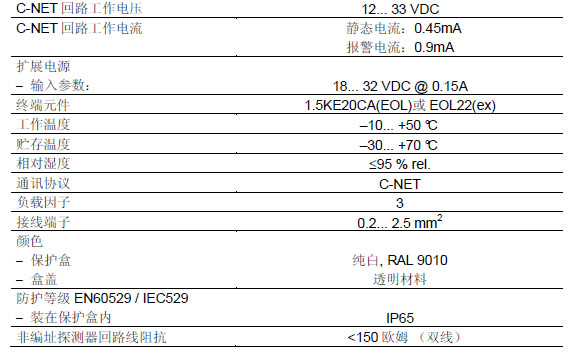

性能參數
外形尺寸
性能參數

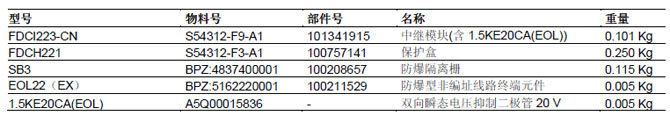

訂貨信息
